Eela S340 broadcast radio studio mengpaneel

Een “kleinere" uitvoering dan de S440 maar met meer dan genoeg mogelijkheden is deze Eela S340. Zoals de meeste Eela tafels kan je gewoon modules er in stoppen en het zo aan je wensen aanpassen.

Ook hier was software op maat mogelijk (standaard is versie 1.40) waardoor functies van de tafel verschillen met elkaar. Door de 8 dip switches op de modules kun je de kanalen anders instellen. Dip 8 zorgt
voor de onderste verlichte knop. Als hij uit staat kan je het kanaal open zetten zonder dat er geluid doorkomt (blindstart). Met de drukknop schakel je het kanaal aan. Staat dip 8 op aan dan zal het kanaal gelijk werken.

Een prachtig mooie bovenbak waar losse modules in konden, van een schakelaar tot compressor / limiter, een timer tot een DTF klok. Knop start, faderstart was allemaal standaard aanwezig.

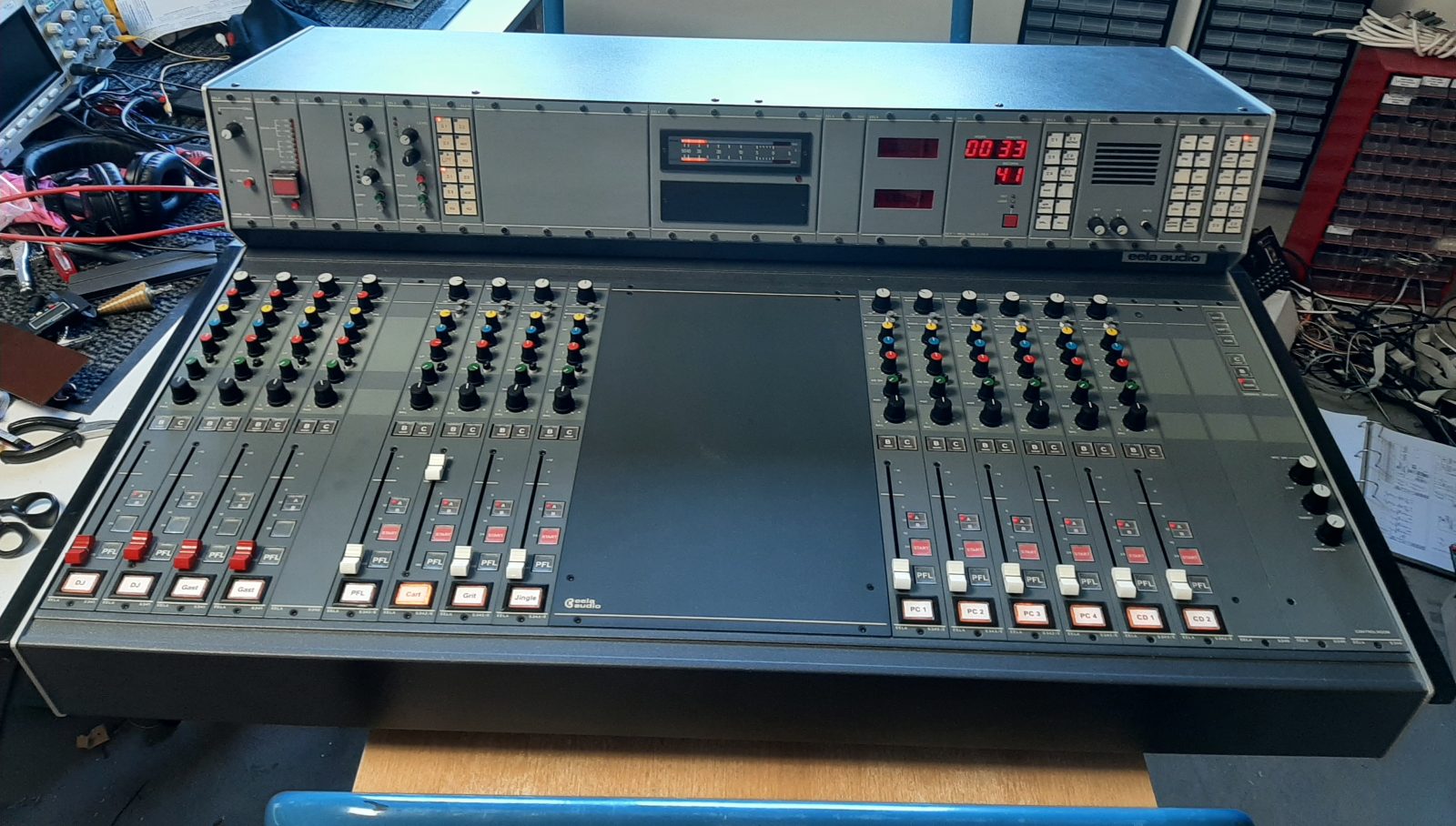

Eela S340 mengpaneel

Eela S340 mengpaneel

Aansluitingen
De aansluitingen van de microfoon modules gebeuren via XLR, de line modules worden via een sub-d 25 connector aangesloten. Alle kabels gaan netjes aan de achterkant de tafel in waardoor ze volledig uit het zicht zijn. Dankzij het ontwerp neemt dit geen extra ruimte in.

Als je de mengtafel inzaagt in een bureau / tafel zijn de connectors aan de achterkant gewoon bereikbaar.

Voorafluistering
Natuurlijk heeft elk module een voorafluistering. Als je deze indrukt kan je via de speaker uitgang & koptelefoon het kanaal voorafluisteren. De VU meters laten dan ook het signaal zien.

Faderstart
De line modules hebben een knop en faderstart functie die via ook via de sub-d connector is aan te sluiten is en worden door opamps aangestuurd.

Routing
Door op de send C te drukken boven de fader kan het geluid via een andere uitgang gestuurd worden. Afhankelijk van de software versie kan je kiezen of het geluid hoorbaar is via de master of alleen via de uitgang C.

Geluid uit als de microfoon open staat
Dankzij de doordachte opbouw kan je via de dipswitch aangeven of een microfoon kanaal het geluid van de speakers in de control room moet uit zetten. Als de microfoons aan de andere kant van het glas staan (ST =studio room) hoeft dat niet en zet je de swich op een andere stand.

Overzicht modules

S340: blind plaat
S341: microfoon module
S342: stereo line module (met of zonder EQ)
S343: telefoon module (externe vork nodig)
S346: master module
S347: presentatie ruimte module
S348(u): studio ruimte module

Overzicht bovenbak modules

EA700/1 Blank module
EA700/2 Blank module (2U)
EA700/4 Blank module (4U)
EA700/6 Blank module (6U)
EA700R11 Eurocard rack 19" 3U high for 11U modules
EA700R12 Eurocard rack for 12U modules
EA700R18 Eurocard rack for 18U modules
EA700R6 Eurocard rack for 6U modules
EA704 Console loud speaker (2U)
EA706/1 6 way intercom
EA706/2 12 way intercom
EA709 Dual led peak meter to DIN specifications
EA710 Oscillator
EA712/2 DCF real time PIP clock MASTER incl. receiver (2U)
EA717/1 Studio timer (2U)
EA721/1A Stereo compressor / limiter audio version
EA721/1D Stereo compressor / limiter DC version
EA723 Jumbo slave display (stand alone)
EA724 Slave timer (2U)
EA728 Remote control for telephone hybrid *
EA732/1 Dual AUX master
EA733 Stereo output interface
EA751/2 Studio monitor
EA753 Headphone amplifier
EA756 6 way stereo selector (passive)
EA757 11 way stereo selector (passive)
EA757/3 12 way stereo selector (electronic)
EA757/9 12 way universal control module
EA758/1 Signalization module *
EA760/BS Meter module for 2 x BS-PPMs (ex. meters) (6U)
EA760/R Meter module for 2 x RTW 1113 (ex. meters) (6U)
EA760/VU Meter module with 2 x VU-meter (4U)
EA768 Text display module with 2 displays (2U)
